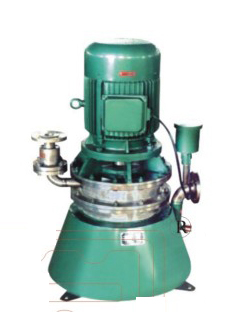

WFB无密封自控自吸泵
编号

型号和意义：
50WFB-B
WFB	无密封自吸泵	B	性能分类
50	泵进口口径是50mm	32	扬程为32m

说明：
   WFB系列无密封自控自吸泵采用无泄漏V型密封总成，革除了传统水泵的填料密封、盘根密封、机械密封，****制服了“跑、冒、滴、漏”，是代替原各种长轴液下泵、潜水泵、潜污泵等**理想的设备。该结构泵缺点：一、停机液体沿轴方向往外泄漏，对于频繁起动设备的场合不太适合；二、副叶轮消耗的功率太大、水泵效率低。WFB改进型结构为有密封装置，一是提高水泵效率，二是降低电机功率，三是抑制了水泵停机泄漏现象。运动过程中密封装置不摩擦、无磨损，使用寿命较同类产品长10倍以上。移植真空泵原理、自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了“一次引流，终身自吸”。效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。
使用范围:
   WFB系列无密封自控自吸泵具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。目前生产衬四氟、氯化聚醚、超高分子聚乙烯、聚丙烯、不锈钢、铸钢、生铁等多种材质。WFB型无密封自控自吸泵广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿等行业。
无密封自控自吸泵
结构说明:
   无密封自控自吸泵共分五种型号：1型为长方型无密封自控自吸泵，2型为圆锥型无密封自控自吸泵，3型为防爆型无密封自控自吸泵，4型为户外型无密封自控自吸泵，5型为推车移动型无密封自控自吸泵无密封自控自吸泵流量设计从0.75—6850m3/h、扬程5m—132m、吸液口径16—800 mm、出液口径10—600 mm 。
无密封自控自吸泵
性能参数:

规格型号			转速	流量	总扬程	配套功率	允许吸深	吸液口径	出液口径	整机重量
类别代码	材质代号	型号	r/min	m3/h	m	kw	≤m	mm	mm	kg
1—5	T.G.PP.BXG	16WFZB-A	2900	0.75	8	0.75	2.5	16	10	75
				1.1	6.5
				1.5	5.5
1—5	T.G.PP.BXG	32WFZB-A	2900	4.5	13	1.5	3	32	25	99
				6.5	10.5
				9	8
1—5	T.G.PP.BXG	40WFZB-A	2900	6.5	25	4	4	40	32	140
				8.5	23
				10	21
1—5	T.G.PP.BXG	40WFZB-A1	2900	13.5	18	3	4	40	32	140
				5	15
				8	13
1—5	T.G.PP.BXG	40WFZB-A2	2900	10	11	2.2	4	40	32	125
				14	8
1—5	T.G.PP.BXG	50WFZB-A	2900	7.5	28	5.5	5	50	40	205
				12.5	26
				15	24.5
1—5	T.G.PP.BXG	50WFZB-A1	2900	10.5	20.5	3	5	50	40	170
1—5	T.G.PP.BXG	50WFZB-AD	1450	5	11	1.5	4	50	40	149
				6.3	10
				7.5	9
1—5	T.G.PP.BXG	50WFZB-AD1	1450	10	6	1.5	4	50	40	149
1—4	T.G.BXG	50WFZB-B	2900	10	40	11	5	50	40	215
				11	38
				15	35
1—4	T.G.PP.BXG	50WFZB-B1	2900	7	33	7.5	5	50	40	205
				12	31
				15	29
1—5	T.G.PP.BXG	50WFZB-B2	2900	10	26.5	4	5	50	40	185
1—5	T.G.PP.BXG	50WFZB-B3	2900	5	15	2.2	4	50	40	150
				6.4	14
				7.5	12.5
1—4	T.G.BXG	50WFZB-C	2900	8.5	58	15	5	50	40	240
				12	56
				15	54
1—4	T.G.BXG	50WFZB-C1	2900	11	46	7.5	5	50	40	215
				10	40
1—5	T.G.PP.BXG	50WFZB-CD	1450	5	19	3	4	50	40	170
				6	18
				8	17
1—4	T.G.BXG	50WFZB-E	2900	7.5	82	22	5	50	40	260
				12	80
				15	75
1—4	T.G.BXG	50WFZB-E1	2900	12	68	18.5	5	50	40	250
				11	62
				10	55
1—5	T.G.PP.BXG	50WFZB-E2	2900	6.3	25	3	4	50	40	170
注：若规格型号超出此范围，我厂可根据用户要求予以调整（电话：0551-4465244）

规格型号			转速	流量	总扬程	配套功率	允许吸深	吸液口径	出液口径	整机重量
类别代码	材质代号	型号	r/min	m3/h	m	kw	≤ m	mm	mm	kg
1—5	T.G.PP.BXG	65WFZB-A	2900	15	27	7.5	4	65	50	260
				20	26
				25	24
1—5	T.G.PP.BXG	65WFZB-A1	2900	21	20	5.5	4	65	50	260
1—5	T.G.PP.BXG	65WFZB-AD	1450	7	12	3	4	65	50	200
				12	11
				15	9
1 — 4	T.G.BXG	65WFZB-B	2900	15	41	11	5	65	50	270
				25	38
				30	36
1 — 5	T.G.PP.BXG	65WFZB-B1	2900	20	26	7.5	5	65	50	250
1 — 5	T.G.PP.BXG	65WFZB-BD	1450	10	16	4	5	65	50	230
				12	14
				15	13
1 — 4	T.G.BXG	65WFZB-C	2900	15	58	18.5	5	65	50	280
				25	56
				30	52
1 — 4	T.G.BXG	65WFZB-C1	2900	22	45	15	5	65	50	265
1 — 5	T.G.PP.BXG	65WFZB-C2	2900	7.5	19	4	5	65	50	240
				12.5	18
				15	17
1 — 4	T.G.BXG	65WFZB-E	2900	15	82	30	5	65	50	450
				25	80
				30	78
1 — 4	T.G.BXG	65WFZB-E1	2900	21	64	18.5	5	65	50	340
				20	55
1 — 5	T.G.PP.BXG	65WFZB-E2	2900	7.5	27.5	7.5	5	65	50	280
				12.5	26
				15	24.5
1 — 4	T.G.BXG	65WFZB-F	2900	15	127	45	5	65	50	485
				25	125
				30	123
1 — 4	T.G.BXG	65WFZB-F1	2900	18	108	45	5	65	50	485
				21.5	95
				23.5	85
1 — 4	T.G.BXG	65WFZB-F2	2900	7.5	38	7.5	5	65	50	270
				12.5	37
				15	36
1 — 4	T.G.BXG	65WFZB-F3	2900	9	30	5.5	5	65	50	260
注：若规格型号超出此范围，我厂可根据用户要求予以调整（电话：0551-4465244）

规格型号			转速	流量	总扬程	配套功率	允许吸深	吸液口径	出液口径	整机重量
类别代码	材质代号	型号	r/min	m3/h	M	kw	≤ m	mm	mm	kg
2 — 4	T.G.PP.BXG	80WFZB-A	2900	30	28	11	6	80	65	380
				50	26
				60	24
				70	20
2 — 4	T.G.PP.BXG	80WFZB-AD	2900	15	11.5	4	4	80	65	305
				25	11
				30	10.5
				38	9
2 — 4	T.G.BXG	80WFZB-B	2900	40	40	15	5	80	65	395
				50	38
				60	35
				65	28
2 — 4	T.G.PP.BXG	80WFZB-BD	1450	15	15	5.5	5	80	65	340
				25	14
				30	13
				35	11
2 — 4	T.G.BXG	80WFZB-C	2900	30	59	22	5	80	65	460
				50	55
				60	52
2 — 4	T.G.BXG	80WFZB-C1	2900	45	46	15	5	80	65	400
				40	38
2 — 4	T.G.PP.BXG	80WFZB-C2	2900	15	19	7.5	5	80	65	320
				25	18
				30	17
2 — 4	T.G.PP.BXG	80WFZB-CD	1450	21	14	5.5	5	80	65	340
				25	12
2 — 4	T.G.BXG	80WFZB-E	2900	30	84	37	5	80	65	480
				50	80
				60	76
2 — 4	T.G.BXG	80WFZB-E1	2900	30	60	18.5	5	80	65	400
				40	50
2 — 4	T.G.PP.BXG	80WFZB-E2	2900	15	27	11	5	80	65	380
				25	26
				30	24
2 — 4	T.G.PP.BXG	80WFZB-E3	2900	22	22	5.5	5	80	65	300
				20	18
2 — 4	T.G.BXG	80WFZB-F	2900	30	128	55	5	80	65	580
				50	125
				60	120
2 — 4	T.G.BXG	80WFZB-F1	2900	26	103	45	5	80	65	530
				30	95
				40	80
2 — 4	T.G.BXG	80WFZB-F2	2900	15	38	11	5	80	65	380
				25	36
				30	35
2 — 4	T.G.BXG	80WFZB-F3	2900	21	34	11	5	80	65	380
注：若规格型号超出此范围，我厂可根据用户要求予以调整（电话：0551-4465244）

规格型号			转速	流量	总扬程	配套功率	允许吸深	吸液口径	出液口径	整机重量
类别代码	材质代号	型号	r/min	m3/h	m	kw	≤ m	mm	mm	kg
2 — 4	T.G.PP.BXG	100WFZB-A	2900	60	30	18.5	5	100	80	560
				100	26
				110	22
				120	20
2 — 4	T.G.PP.BXG	100WFZB-AD	1450	30	12	7.5	5	100	80	450
				40	11
				50	10
				60	9
2 — 4	T.G.BXG	100WFZB-B	2900	60	40	22	5	100	80	580
				80	36
				100	32
				120	28
2 — 4 ,	T.G.PP.BXG	100WFZB-BD	1450	30	15	11	5	100	80	520
40				14
50				13
68				11
2 — 4	T.G.BXG	100WFZB-C	2900	45	55	37	5	100	80	630
				80	48
				100	45
2 — 4	T.G.BXG	100WFZB-C1	2900	75	40	30	5	100	80	605
				85	35
2 — 4	T.G.BXG	100WFZB-C2	2900	40	20	11	5	100	80	520
				50	19
				60	18
2 — 4	T.G.BXG	100WFZB-C3	2900	40	16	7.5	5	100	80	500
				45	15
2—4	T.G.BXG	100WFZB-E	2900	60	87	55	5	100	80	720
				80	80
				100	75
2—4	T.G.BXG	100WFZB-E1	2900	80	60	45	5	100	80	680
				100	51
2—4	T.G.PP.BXG	100WFZB-E2	2900	30	26	11	5	100	80	530
				50	25
				55	24
2—4	T.G.PP.BXG	100WFZB-E3	2900	62	22	11	5	100	80	530
				58	18
2—4	T.G.BXG	100WFZB-F	2900	60	133	90	5	100	80	965
				80	125
				100	120
2—4	T.G.BXG	100WFZB-F1	2900	80	108	75	5	100	80	820
				90	90
				100	80
2—4	T.G.BXG	100WFZB-F2	2900	30	40	15	5	100	80	550
				50	38
				60	36
2—4	T.G.PP.BXG	100WFZB-F3	2900	46	23	11	5	100	80	530
注：若规格型号超出此范围，我厂可根据用户要求予以调整（电话：0551-4465244）
