简介：
衬氟截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。 衬氟截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到****，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
优点：
衬氟截止阀具有以下优点： 结构简单，制造和维修比较方便。 工作行程小，启闭时间短。 密封性好，密封面间磨擦力小，寿命较长。 衬氟截止阀的缺点如下： 流体阻力大，开启和关闭时所需力较大。 不适用于带颗粒、粘度较大、易结焦的介质。 调节性能较差。 高压截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
注意事项：
衬氟截止阀的安装与维护应注意以下事项： 手轮、手柄操作的截止阀可安装在管道的任何位置上。 手轮、手柄及伟动机构，不允许作起吊用。 介质的流向应与阀体所示箭头方向一致。 截止阀，也叫截门，是使用**广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。 截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
截止阀分为三类：直通式、直角式及直流式斜截止阀。

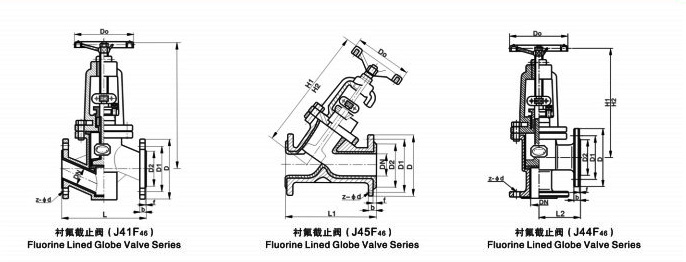

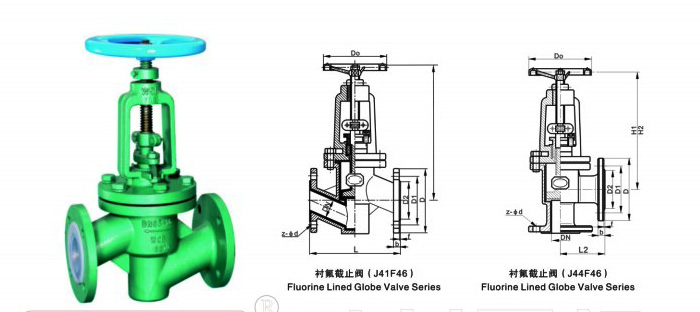

主要连接尺寸图
| 公称通径 |
主要尺寸 |
参考数值 |
| DN(mm) |
PNS(inch) |
L |
L1 |
L2 |
D |
D1 |
D2 |
f |
b |
Z-d |
Do |
H1 |
H2 |
| PN1.0MPa |
| 15 |
1/2 |
130 |
130 |
90 |
95 |
65 |
45 |
3 |
15 |
4-14 |
120 |
165 |
180 |
| 20 |
3/4 |
150 |
150 |
95 |
105 |
75 |
55 |
3 |
17 |
4-14 |
120 |
195 |
215 |
| 25 |
1 |
160 |
160 |
100 |
115 |
85 |
65 |
3 |
17 |
4-14 |
160 |
210 |
235 |
| 32 |
5/4 |
180 |
180 |
105 |
140 |
100 |
75 |
3 |
19 |
4-18 |
160 |
215 |
245 |
| 40 |
5/2 |
200 |
200 |
115 |
150 |
110 |
85 |
3 |
19 |
4-18 |
180 |
260 |
295 |
| 50 |
2 |
230 |
230 |
125 |
165 |
125 |
100 |
3 |
21 |
4-18 |
200 |
300 |
345 |
| 65 |
5/2 |
290 |
290 |
145 |
185 |
145 |
120 |
3 |
21 |
4-18 |
250 |
320 |
380 |
| 80 |
3 |
310 |
310 |
155 |
200 |
160 |
135 |
3 |
21 |
8-18 |
280 |
390 |
465 |
| 100 |
4 |
350 |
350 |
175 |
220 |
180 |
155 |
3 |
23 |
8-18 |
300 |
450 |
540 |
| 125 |
5 |
400 |
400 |
200 |
250 |
210 |
185 |
4 |
24 |
8-18 |
320 |
460 |
570 |
| 150 |
6 |
480 |
480 |
225 |
285 |
240 |
210 |
4 |
26 |
8-23 |
350 |
530 |
665 |
| 200 |
8 |
600 |
495 |
275 |
340 |
295 |
265 |
4 |
26 |
8-23 |
450 |
600 |
790 |
| 250 |
10 |
730 |
600 |
325 |
395 |
350 |
320 |
4 |
28 |
12-23 |
500 |
720 |
940 |
| 如需其它尺寸与标准，请电话联系我公司 0551-4465044 | |
|
|
|
|
